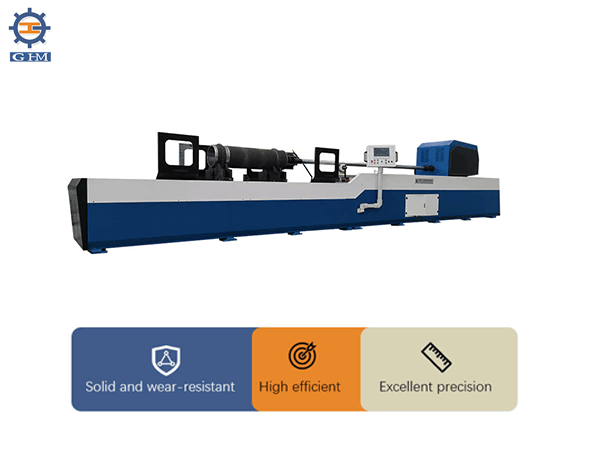

卧式深孔珩磨机床是一种高精度、高效的加工设备，通常由以下多个关键部分组成：
一、主轴箱
位置：机床的一侧。
功能：主要负责驱动磨头的旋转。
组成：主轴箱通常由主轴、轴承、驱动机构和输入轴等部分组成。
主轴：是主要的工作部分，负责承担磨削任务。
轴承：是支撑主轴运转的关键部件。
驱动机构：负责将电能转化为机械能，将主轴带动起来。
输入轴：接收驱动机构输送过来的动力。
二、进给箱
位置：机床的另一侧。
功能：主要负责驱动磨头沿着工件进给。
组成：进给箱通常由进给轴、导轨、电机和蜗轮等部分组成。
进给轴：与主轴相对应，可随主轴的旋转而自由转动。
导轨：是进给轴的运动轨迹。
电机及蜗轮：提供进给轴所需的动力支持。
三、冷却液箱
位置：主轴箱下部。
功能：提供冷却液用于冷却主轴、进给轴和工件，并起到润滑作用，以延长机床的使用寿命。
组成：冷却液箱通常包括冷却液循环系统和过滤系统等重要组成部分。
四、液压系统
位置：进给箱下部。
功能：主要用于控制进给系统的动作和停止。
组成：液压系统通常包括液压泵、液压缸、液压管路和液压控制器等部分。
液压泵：从油箱中提取液压油。
液压缸：接收液压泵输送过来的液压油。
液压管路：输送液压油。
液压控制器：对液压泵的输送量和液压缸的压力进行控制。
五、进给系统
位置：进给箱内。
功能：主要负责向工件提供相应的进给速度，使磨头能够沿工件表面进行切削加工。
组成：进给系统通常包括驱动电机、蜗轮箱、滚珠丝杠及夹紧机构等部分。
驱动电机：提供动力驱动蜗轮箱和滚珠丝杠。
滚珠丝杠：通过转动蜗轮推动进给轴沿导轨运动。
夹紧机构：负责夹紧工件以保证加工精度。
六、珩磨头
组成：珩磨头主要由珩磨头体（基体）、锥体涨芯、油石座、油石四部分组成。
涨芯：是珩磨头与珩磨杆连接部分，珩磨杆通过涨芯给珩磨头传递进给的涨缩力，以达到油石进给的目的。
油石座：一般在珩磨头基体上是对称布置的，油石座与基体在轴向的配合应该严格控制公差，防止油石座产生轴向的窜动，进而影响到加工精度。
综上所述，卧式深孔珩磨机床是一个由多个复杂部件组成的精密加工设备，这些部件共同协作以实现高精度的深孔加工。
