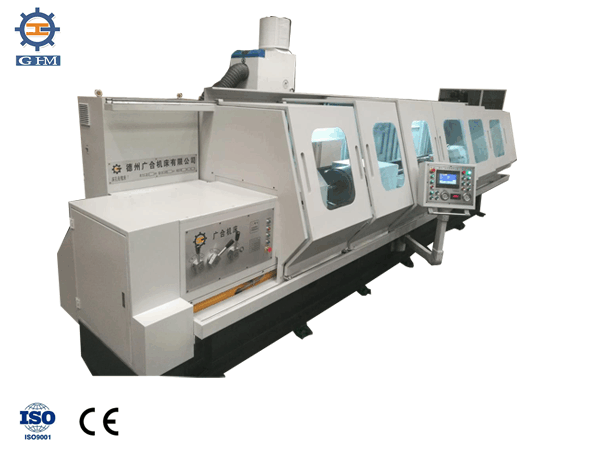

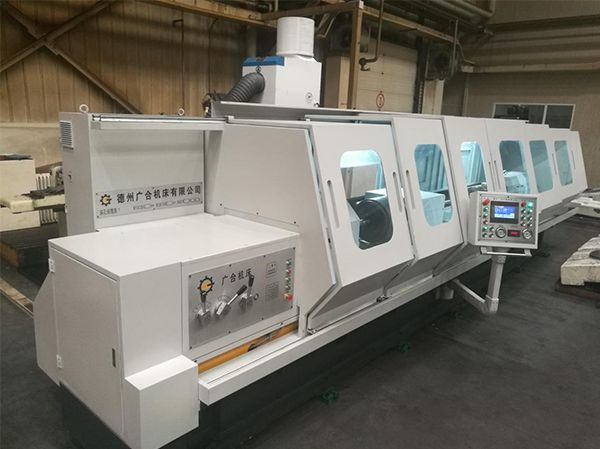

TK2120Ax2米全防护数控深孔钻镗床

　　机床介绍

　　机床名称：深孔钻镗床

　　机床型号：TK2120A

　　机床规格:2m

　　TK2120A×2米深孔钻镗床是德州广合机床有限公司根据市场需求近期研发的新型机床。

　　机床特点

　　1、机床人机交互，操作简单，智能化程度高。

　　2、机床使用范围广，可以钻孔，扩孔，盲孔,台阶孔,套料，镗孔。镗孔时既可以使用组合刀具也可以使用粗镗，精镗，滚压单项工艺刀具。机床基础型号镗孔可以加工到Φ200mm，钻孔可以钻到Φ130mm。

　　3、机床使用法国达索公司设计软件设计。使用性和科技感均较传统机床提高

　　4、机床经济性好，较少的占用用户资金，较少的占用用户工厂空间。

　　5、机床通用性好，钻杆、刀具等可以与老产品实现互换。

　　机床主要技术参数

　　钻孔直径范围…………………………………φ30mm～φ130mm

　　镗孔直径范围…………………………………φ30mm～φ200mm

　　授油器最大过镗杆直径………………………φ160mm

　　机床中心高……………………………………350mm

　　床头箱主轴孔径………………………………φ130mm

　　主轴前端锥孔…………………………………φ140mm，1：20

　　最大工件长度…………………………………2000mm

　　最大加工深度…………………………………2000mm

　　卡盘过孔直径…………………………………φ210mm

　　卡盘最大夹持工件直径………………………φ630mm

　　拖架夹持直径范围……………………………φ60～φ500mm

　　主轴转速范围、级数………………40～500r/min12级（以实际设计为准）

　　钻杆箱主轴转速范围、级数………40～500r/min12级（以实际设计为准）

　　进给速度范围………………5～2000mm/min(无级)（以实际设计为准）

　　数控系统……………………………………英威腾PLC

　　进给电机………………………………英威腾伺服电机

　　授油器……………………………液压马达

　　机床最大承重……………………………3t

　　伺服驱动器……………………………英威腾

　　机床主要精度

　　圆度…………………………………………≤0.02㎜

　　圆柱度…………………………………≤0.035/500㎜

　　加工精度…………………………………ⅠT8～ⅠT10级

　　粗糙度（钻削）………………………≤Ra3.2～12.5μm

　　粗糙度（镗削）…≤Ra1.6～3.2μm（与工件材质有关）

　　粗糙度（滚压）……………………………….Ra0.4μm

　　直线度小于0.15/1000

　　加工孔的出口偏斜小于0.15/1000

　　机床加工效率

　　切削速度：一般在50-100mm/min

　　进给速度：一般在10-100mm/min

　　镗孔时最大加工余量：一般不大于8mm

　　（加工精度视材料而定）
