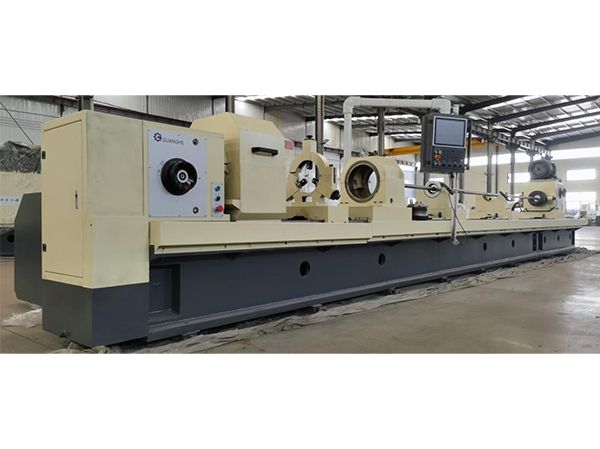

TK2116-1x3米数控深孔钻镗床

　　机床介绍

　　机床名称：深孔钻镗床

　　机床型号：TK2116

　　机床规格:3m

　　TK2116-1×4米深孔钻镗床是公司根据市场需求近期研发的新型机床。

　　机床特点

　　1、工件刀具双旋转，机床人机交互，操作简单，智能化程度高。

　　2、机床使用范围广，可以钻孔，扩孔，套料，镗孔。镗孔时既可以使用组合刀具也可以使用粗镗，精镗，滚压单项工艺刀具。机床基础型号镗孔可以加工到Φ160mm，钻孔Φ70mm。

　　3、机床使用法国达索公司设计软件设计。使用性和科技感均较传统机床提高

　　4、机床经济性好，较少的占用用户资金，较少的占用用户工厂空间

　　5、机床通用性好，所使用的零件大部分可以与老产品实现互换。

　　机床主要技术参数

　　钻孔直径范围………………………φ30mm～φ70mm

　　镗孔最大直径…………………………φ160mm

　　中心高……………………………………350mm

　　镗孔最大深度范围……………………4000mm

　　主轴转速范围、级数………………10-380r/min

　　（高低两档无极变速）

　　钻杆箱转速范围、级数………………10-380r/min

　　（高低两档无极变速）

　　进给速度范围…………………5～1000mm/min(无级)

　　主电机………………………………………N=30kW

　　进给电机………………………………2.3kW伺服电机

　　钻杆箱电机…………………………N=30kW（交流伺服）

　　冷却泵电机……………………………N=5.5kW

　　冷却系统额定力…………………………2.5MPa；

　　冷却流量…………………………………300L/MIN

　　机床主要精度

　　圆度…………………………………………≤0.02㎜

　　圆柱度…………………………………≤0.035/500㎜

　　加工精度…………………………………ⅠT8～ⅠT10级

　　粗糙度（钻削）………………………≤Ra3.2～12.5μm

　　粗糙度（镗削）……≤Ra1.6～3.2μm（与工件材质有关）

　　粗糙度（滚压）………………………………….Ra0.4μm

　　直线度小于0.15/1000

　　加工孔的出口偏斜小于0.15/1000

　　机床加工效率

　　材料304

　　切削速度：一般在12-15mm/min

　　镗孔时最大加工余量：一般不大于8mm

　　（加工精度视材料而定）

　　加工一根2500长，孔径50.8直径的时间是170分钟
