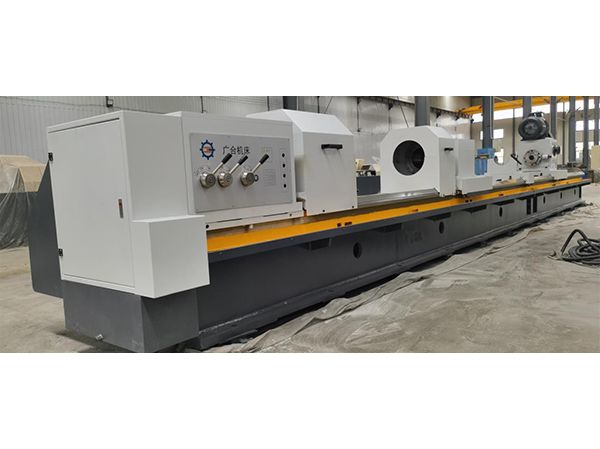

TK2125A-1x3米数控深孔钻镗床

　　机床介绍

　　机床名称：深孔钻镗床

　　机床型号：TK2125A-1

　　机床规格:3m。

　　TK2125A-1×3米深孔钻镗床是德州广合机床有限公司根据市场需求近期研发的新型机床。

　　机床特点

　　1、机床人机交互，操作简单，智能化程度高。

　　2、机床使用范围广，可以钻孔，扩孔，盲孔,台阶孔,套料，镗孔。镗孔时既可以使用组合刀具也可以使用粗镗，精镗，滚压单项工艺刀具。机床基础型号镗孔可以加工到Φ250mm，钻孔可以钻到Φ140mm。

　　3、机床使用法国达索公司设计软件设计。使用性和科技感均较传统机床提高

　　4、机床经济性好，较少的占用用户资金，较少的占用用户工厂空间。

　　5、机床通用性好，钻杆、刀具等可以与老产品实现互换。

　　6、工件刀具同时旋转，以保证加工孔径的同心度和精度。

　　机床主要技术参数

　　钻孔直径范围………………………φ30mm～φ140mm

　　镗孔最大直径…………………………φ250mm

　　中心高……………………………………550mm

　　镗孔最大深度范围……………………3000mm

　　主轴转速范围、级数………………30-500r/min

　　（三挡12级变速）

　　进给速度范围…………………5～1000mm/min(无级)

　　主电机………………………………………N=30kW

　　钻杆箱电机…………………………………N=30kW

　　进给电机………………………………4.5kW伺服电机

　　冷却泵电机……………………………N=5.5kW

　　冷却系统额定力…………………………2.5MPa；

　　冷却流量…………………………………200L/MIN

　　机床主要精度

　　圆度…………………………………………≤0.02㎜

　　圆柱度…………………………………≤0.035/500㎜

　　加工精度…………………………………ⅠT8～ⅠT10级

　　粗糙度（钻削）………………………≤Ra3.2～12.5μm

　　粗糙度（镗削）…≤Ra1.6～3.2μm（与工件材质有关）

　　粗糙度（滚压）……………………………….Ra0.4μm

　　直线度小于0.15/1000

　　加工孔的出口偏斜小于0.35/1000

　　机床的加工效率

　　切削速度：一般在50-100mm/min

　　进给速度：一般在10-100mm/min

　　镗孔时最大加工余量：一般不大于15mm

　　（加工精度视材料而定）
